FILTRI QRP TX

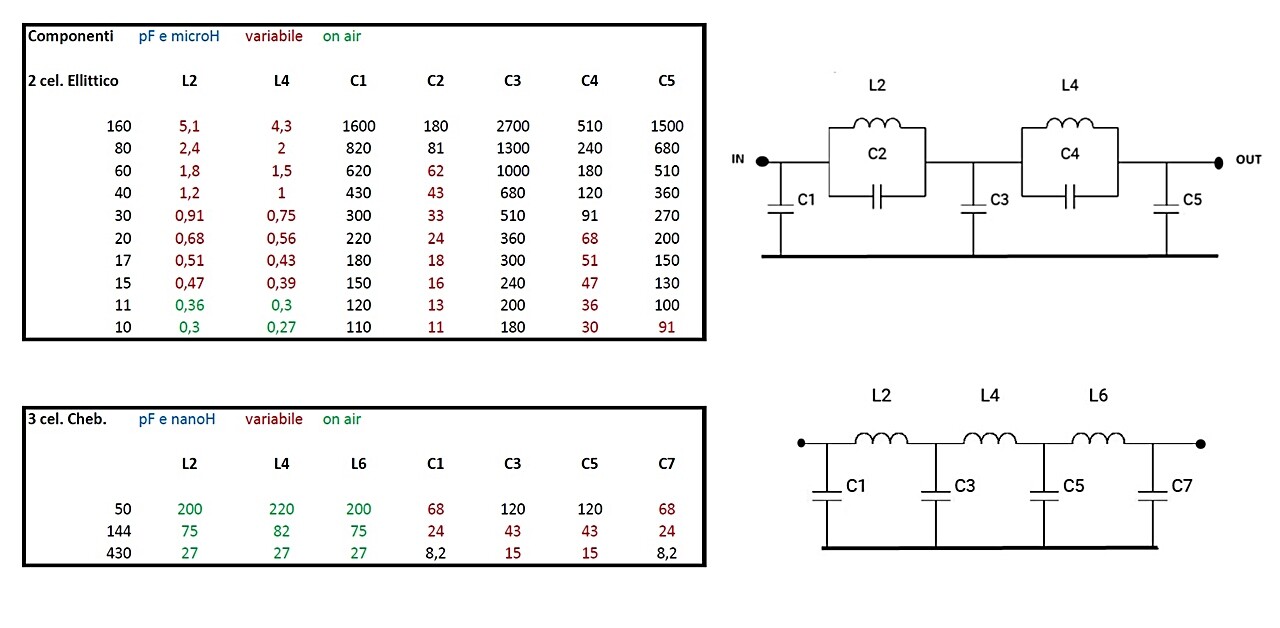

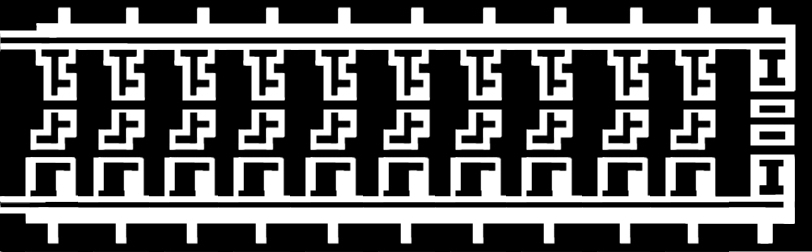

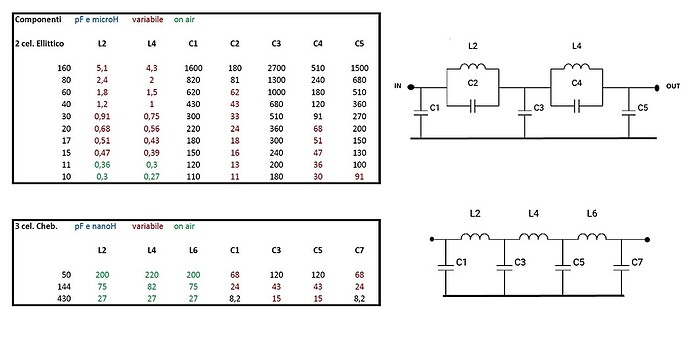

Ieri serata dedicata a 11 filtri HF 50 MHz, ho disegnato il PCB che misura mm 200x65, sono tutti passa basso 2 celle ellittico, tranne i 50 mhz che è il classico 3 celle. Allego disegno e tabella valori dei filtri. Monta dei micro relay RF della Ticom a 50 ohm. Potete usare Toroidi serie T37 sino a 5 watt, oltre meglio T50, condensatori e trimmer ceramici soliti per RF.
